Tìm hiểu Electric Control Valve là gì?

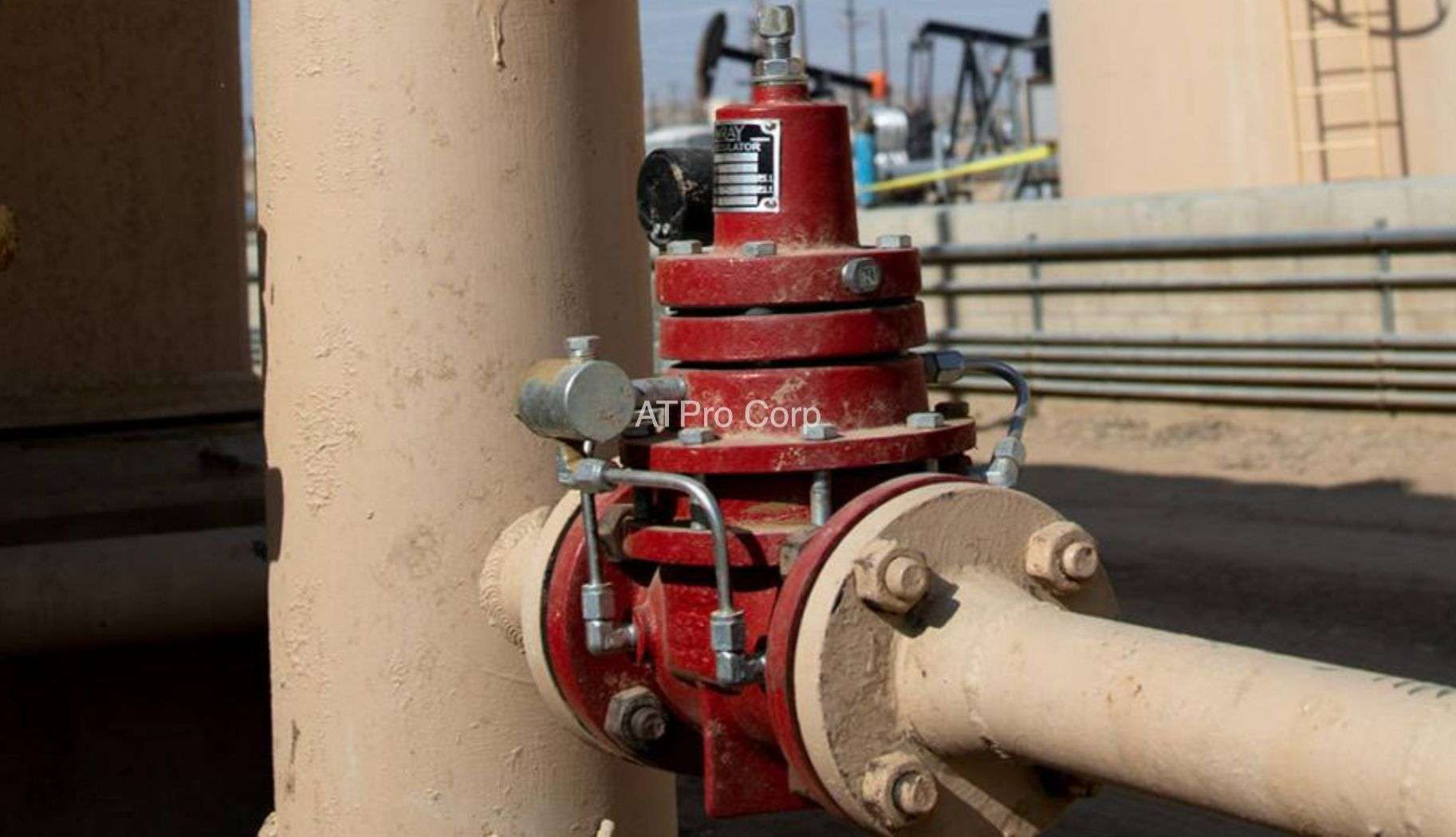

Electric Control Valve

Electric control valve là sản phẩm van công nghiệp hoạt động tự động dựa vào bộ điều khiển điện. Giúp đóng/mở tự động các lưu chất dễ dàng đi qua hay là ngăn không cho chúng đi qua hệ thống. Cùng Onfac tìm hiểu chi tiết thiết bị này qua bài viết sau đây nhé.

Tìm hiểu Electric Control Valve là gì?

Electric Control Valve

Electric Control Valve là tên tiếng anh của thiết bị van điều khiển điện. Sẽ bao gồm: van bi điều khiển điện, van cầu điều khiển điện, van bướm điều khiển điện,…Đây là một trong những thiết bị ngành nước quan trọng thường được triển khai nhiều trong lĩnh vực công nghiệp.

Van điều khiển là một loại van đặc biệt được thiết kế để điều chỉnh lưu lượng của chất lỏng trong hệ thống. Dựa trên tín hiệu điều khiển từ một thiết bị điều khiển tự động. Khả năng tự động hoá quá trình kiểm soát và tối ưu hóa hiệu suất của hệ thống công nghiệp hoặc quy trình.

Thông qua thiết bị van, người vận hành điều khiển chính xác tốc độ dòng chảy, theo dõi áp, nhiệt và lưu lượng một cách tốt nhất. Với khả năng kiểm soát chính xác và tích hợp vào hệ thống tự động hóa. Van điều khiển giúp cải thiện hiệu suất, đảm bảo sự ổn định của quy trình. Và giảm tối đa nguy cơ lỗi do can thiệp của con người. Đây cũng là lý do làm cho van điều khiển trở thành một phần quan trọng trong nhiều ứng dụng công nghiệp.

Cấu tạo của Electric Control Valve

Phần Đầu Điều Khiển Điện (Electric Actuator):

Phần đầu điều khiển điện của van là phần bộ truyền động bằng điện. Có nhiệm vụ điều khiển vị trí của cánh van hoặc đĩa van để kiểm soát lưu lượng chất lỏng hoặc khí trong hệ thống. Bao gồm:

  • Động Cơ Điện: Động cơ điện thường là một motor xoay điện một chiều (DC) hoặc motor xoay điện xoay 3 pha (AC). Tạo ra sức mạnh cơ học để thay đổi vị trí của cánh van hoặc đĩa van.
  • Trục Kết Nối: Trục kết nối là một thanh dài được gắn vào cánh van hoặc đĩa van và kết nối nó với động cơ điện. Trục này truyền động từ động cơ đến cánh van để kiểm soát lưu lượng.
  • Bộ Tải : Một số van điều khiển điện có thể được trang bị bộ tải để đo lực tác động lên cánh van hoặc đĩa van. Được sử dụng để kiểm tra áp lực và lực tác động lên van.
  • Bộ Cảm Biến Vị Trí: thường được sử dụng để đo vị trí chính xác của cánh van hoặc đĩa van. Thông tin này cung cấp phản hồi về vị trí thực tế của van.

Phần Thân Van (Valve Body):

Phần thân van của van điều khiển điện là nơi chất lỏng hoặc khí chảy qua và được kiểm soát bởi cánh van hoặc đĩa van. Bao gồm:

  • Thân Van : Thân van là phần chính của van, nơi chất lỏng hoặc khí chảy qua. Thiết kế thân van có thể khác nhau tùy thuộc vào loại van, ví dụ như van cánh bướm, van bi, van cửa, và nhiều loại khác.
  • Cánh Van hoặc Đĩa Van : Cánh van hoặc đĩa van là thành phần chính để kiểm soát luồng chất lỏng hoặc khí. Vị trí của cánh van hoặc đĩa van thay đổi để mở hoặc đóng van và kiểm soát lưu lượng.

Khi hai phần này được kết hợp, phần đầu điều khiển điện điều khiển vị trí của cánh van hoặc đĩa van. Trong phần thân van để kiểm soát lưu lượng chất lỏng hoặc khí trong hệ thống.

Tham khảo: Van điều khiển điện (4-20mA, 2Inch, 12VDC)

Nguyên lý hoạt động Electric Control Valve

Thiết bị van điều khiển điện hoạt động dựa theo nguyên lý cấp điện vào bộ điều khiển điện. Điện đưa vào bảng mạch sẽ biến đổi điện năng chuyển thành cơ năng. Điều này khiến mô tơ hoạt động bánh răng quay và trục xoay theo làm đĩa van mở kiểu xoay góc 90 độ. Hay nâng lên van mở và ngược lại khi ngưng hoạt động hoặc hết hành trình đĩa van sẽ quay về vị trí ban đầu, van đóng.

Với van điều khiển điện on/off hoạt động đóng/mở hoàn toàn. Làm cho phần đĩa van trong thân van đóng và mở theo một góc độ duy nhất.

Với van điều khiển điện tuyến tính là loại đầu điện giúp van đóng/mở tốt theo nhiều góc độ khác nhau.

Ưu điểm-nhược điểm của Electric Control Valve (van điều khiển điện)

Ưu điểm

  • Van điều khiển điện cung cấp kiểm soát chính xác lưu lượng chất lỏng hoặc khí trong hệ thống. Đảm bảo sự ổn định của quy trình và hiệu suất cao.
  • Dễ dàng tích hợp vào hệ thống tự động hóa, cho phép quy trình tự động hoá và giảm sự can thiệp của con người.
  • Khả năng phản ứng nhanh chóng với các tín hiệu điều khiển, thích hợp cho các ứng dụng đòi hỏi điều chỉnh nhanh.
  • Thời gian đóng/mở van điều khiển điện nhanh hơn.
  • Van dễ dàng lắp đặt và điều khiển
  • Bởi vì van được điều khiển từ xa nên đảm bảo sự an toàn cho người vận hành
  • Thích hợp với nhiều điện áp 24V, 220V. Và điều khiển bằng các bộ điều khiển tuyến tính, điều khiển on/off,…

Nhược điểm:

  • Van điều khiển điện thường có chi phí khởi đầu cao hơn so với các loại van cơ truyền thống.
  • Người vận hành phải biết có kiến thức và chuyên môn về van;

Ứng dụng van điều khiển điện

Van điều khiển điện được ứng dụng trong nhiều ngành công nghiệp khác nhau. Chẳng hạn như:

  • Trong các hệ thống xử lý nước sạch, nước thải tại các khu dân cư, nhà máy, trường học,…
  • Trong các hệ thống có áp cao, hệ thống khí hơi, hệ thống lò hơi, nồi hơi,…
  • Trong các nhà máy chế biến thực phẩm, dược phẩm, sản xuất nước giải khát,  rượu bia,…

Hy vọng bài viết này của Onfac sẽ đem đến cho quý khách hàng những kiến thức bổ ích nhất. Cũng như giúp khách hàng dễ dàng lựa chọn, mua và sử dụng van điều khiển điện. Để xem biết thêm thông tin các thiết bị ngành nước. Quý khách liên hệ với Onfac qua số hotline để chúng tôi hỗ trợ nhanh chóng.
